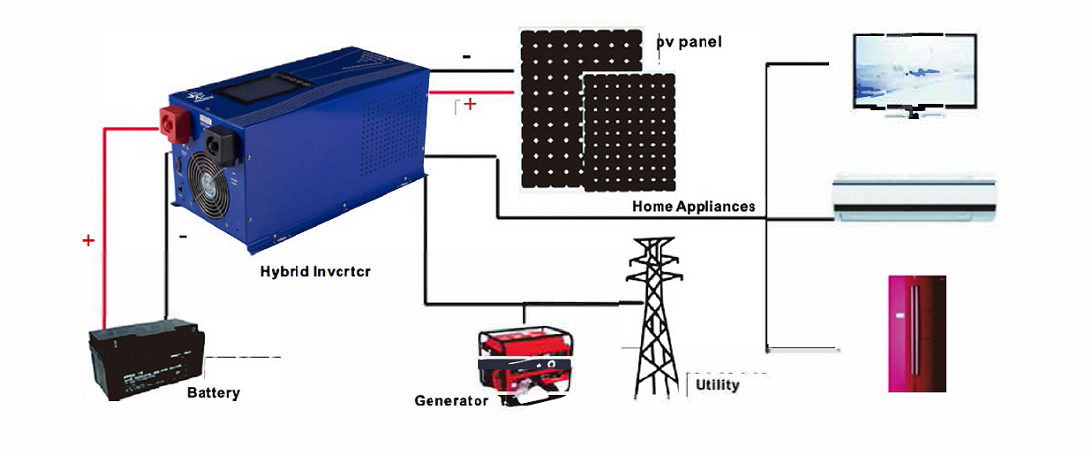

Melasta solar inverter connection diagram
产品规格
这些是Melasta太阳能电池板逆变器的技术规范。
1.Parameter
Series |
1 KVA |
1.5KVA |
2KVA |
3 KVA |
4 KVA |
5 KVA |
8 KVA |
10 KVA |
Rate output Power |
800W |
1200W |
1600 W |
2400 W |
3200 W |
4000 W |
6400 W |
8000 W |
Capable of starting Motor |
500 W |
800 W |
1000 W |
1600 W |
2100 W |
2600 W |
4200 W |
5300 W |
Surge Power |
2400 W |
3600 W |
4800 W |
7200 W |
9600 W |
12KW |
19.2KW |
24KW |
Battery |
12V/24V |
24V/48V |
48V/96V/192V |
2. General
Communication port |
RS232/USB |
||
Humidity |
0-90% relative humidity(non-condensing) |
||
Noise |
<45dB |
||
Display Information |
Input voltage, output voltage, output frequency, battery capacity, load condition, status information |
||
Protection |
Overload, Short-circuit, High-voltage input, Low-voltage input, Overheat |
||
Size |
418*208*193.2 |
458*210*216 |
542*294*240 |
3. Charging Mode
Charging Mode (Setting) |
PV Charge |
|||||
PV charge+ Utility Charge |
||||||
MPPT Solar Controller |
Voltage |
12V/24V |
24V/48V |
48V/96V/192V |
||
Current |
20A |
25A |
30A |
50A |
||
Max PV Input Voltage |
72V/144V |
144V/220V/460V |
||||
PV Charge Efficiency |
95%-99% |
|||||
Utility |
AC Charge Current |
Continuous charge current 1-50A(adjustable by button on display) |
||||
4. AC Output
Voltage |
220V ±3% or 230V ±3% or 11 OV ±3% |
Frequency |
50Hz 士0.5 or 60Hz 士0.5 |
Output wave type |
Pure sine wave output, Total Harmonic Distortion THD≤3% |
Overload Protection |
> 120% 1min, > 130% 10s |
Transfer Time |
1-SkVA: <4ms; 6-1 Ok VA: < 1 .5ms (AC to DC I DC to AC) |
Power Consumption |
≤1A |
Conversion Efficiency |
85%-92% |
5. AC Input
AC Input |
145V-275V or 72V-137V 50HZ or 60HZ |
Auto Bypass & AVR |
YES |
AC Output |
220V ±3% or 230V ±3% or 110 V 士3% |
6.Output Mode Setting
Output Mode Setting |
AC first Solar Standby |
Solar First AC Standby |
